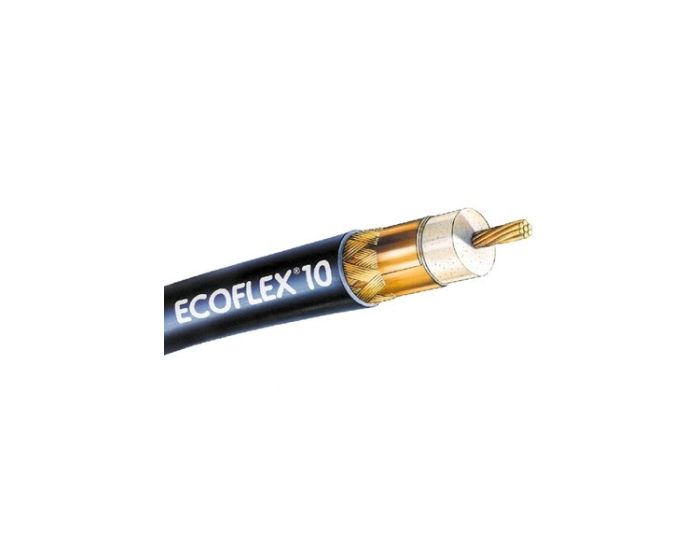

Ecoflex 10 plus Coax Kabel 10mm

Omschrijving

Ecoflex 10 plus is een 10mm zeer flexibele coax kabel en in de verhouding tot de diameter heeft deze coax een geringe demping. Ecoflex 10 plus heeft een UV bestendige buitenmantel voor een extra lange levensduur in de buitenlucht. Deze kabel heeft een zeer lage demping ook op hogere frequenties en is stootvast. De kern van Ecoflex 10 wordt gevormd door een gevlochten koperlitze en is daardoor zeer flexibel. De afscherming van Ecoflex 10 bestaat uit een overlappende koperfolie met daaroverheen een mantel van dicht kopervlechtwerk. Deze koperfolie is aan de binnenzijde voorzien van een gladde polyethyleenlaag, hetgeen scheuren bij een kleine buigradius voorkomt. Kortom een zeer geschikte coax kabel voor uiteenlopende doelen tot 6GHZ.

PortofoonWEB levert ook Coax kabel kant en klaar op maat gemaakt met alleen hoge kwaliteit materialen. Wilt u zelf gaan solderen dan verkopen wij ook coax pluggen van de beste Duitse kwaliteit die verkrijgbaar zijn.

Specificaties

Specificaties Ecoflex 10:
- Impedantie 50 Ohm
- Kern 2,85 mm
- Dielectricum 7,25 mm +/- 0,1 mm
- Buitengeleider 1 Koperfolie, bedekking 100%
- Buitengeleider 2 Kopervlechtwerk, bedekking 72%
- Mantel PVC, zwart uv-bestand 10,2mm
- Gewicht 13.1 Kg per 100 meter
- Verkortingsfaktor 0,85
- Capaciteit 78 pF / m
- Buigradius 40mm enkel bij 15 80mm
- Temperatuurbereik -70 graden +85 graden

Demping in dB per 100 m
5 MHz	0,8 dB
10 MHz	1,2 dB
50 MHz	2,8 dB
100 MHz	4,0 dB
144 MHz	4,9 dB
200 MHz	5,8 dB
300 MHz	7,3 dB
432 MHz	8,9 dB
500 MHz	9,6 dB
800 MHz	12,5 dB
1000 MHz	14,2 dB
1296 MHz	16,5 dB
1500 MHz	17,9 dB
1800 MHz	19,9 dB
2000 MHz	21,2 dB
2400 MHz	23,6 dB
3000 MHz	27,0 dB
4000 MHz	32,2 dB
5000 MHz	37,0 dB
6000 MHz	41,5 dB
